Les UVC

Les UVC sont des appareils indispensables pour garder l’eau claire dans votre bassin. En effet, le développement des algues unicellulaires responsables de l’eau verte est inévitable. L’UVC est le seul moyen de contrer l’apparition de ces algues.

Le thèmes abordés dans cet article sont :

Pourquoi une lampe UV ?

• Comment installer un UV ?
• Choix et puissance de l’UV
• Composition d’un tube UV
• Combien de temps après avoir installé l’unité, l’eau du bassin va-t-elle s’éclaircir ?
• Entretien
• Comparaison entre les lampes TL et PLS(L)
• Pourquoi les tubes sont-ils plus efficaces ?

Pourquoi une lampe UV ?

La lampe UV permet de contenir le développement des algues unicellulaires, notamment pour éviter d’avoir de l’eau verte.

Cette lampe devient vraiment utile lorsque votre pièce d’eau est exposée en plein soleil. Dans ce cas, le développement d’algues est très rapide.

Choix et puissance de l’UV

  Le choix de l’UVC sera déterminé par le volume d’eau de votre bassin. En effet, il existe une grande variété de modèles, parfois même adaptés directement au filtre. Le type d’exposition est essentiel (bassin très ensoleillé). Il va également déterminer la puissance de l’UVC et , enfin, le débit maximum de votre pompe. En effet, ces appareils sont conçus pour un certain débit au-delà  duquel ils ne sont plus efficaces. Le mieux est de vous faire conseiller par votre distributeur en lui signalant les éléments décrits ci-dessus.

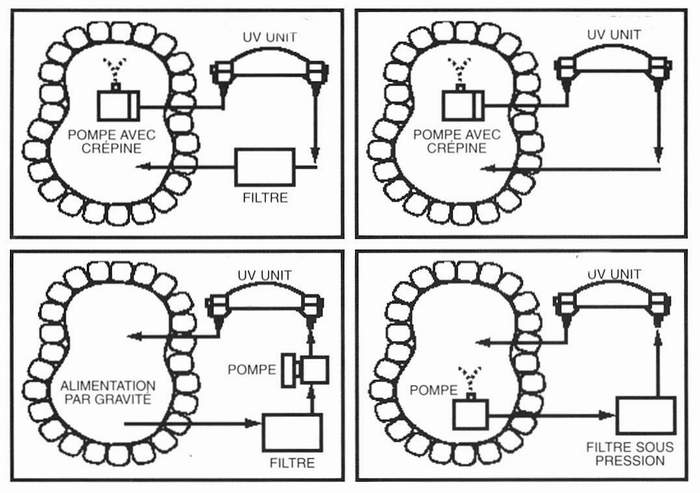

Schéma de placement d’un UVC suivant les modes de fonctionnement

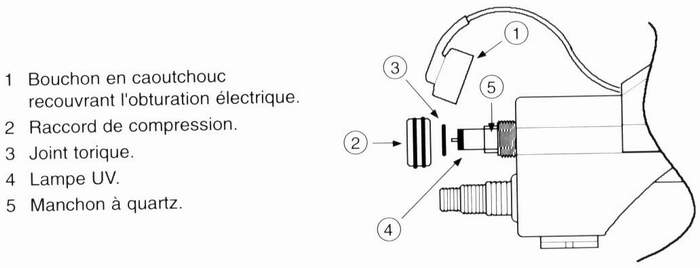

Composition d’un appareil à tube UVC

Combien de temps après avoir installé l’unité, l’eau du bassin va-t-elle s’éclaircir ?

Si votre unité est correctement dimensionnée et installée, l’eau redevient claire dans les 3 à 14 jours qui suivent. Toutefois, l’unité doit être maintenue active en permanence afin d’éviter la reformation de l’eau verte.

Remarque générale concernant les UVC

Attention ! Les UVC, comme mentionné ci-dessus, traitent les algues unicellulaires responsables de l’eau verte mais, en aucun cas, les algues filamenteuses.

Entretien

La lampe a une durée utile d’environ 7000 à 12000 heures. Etant donné que l’UV doit fonctionner du printemps à Octobre et ce, 24 heures  sur 24 et 7 jours sur 7, la lampe doit être changée une fois par an. Ces appareils ne supportent en général pas le gel. Un démontage, une vidange et un nettoyage sont conseillés avant le gel. Si vous désirez laisser fonctionner votre filtre, n’oubliez pas de faire une liaison type by-pass avec des raccords rapides, ce qui constituera une facilité et un gain de temps considérables.
Un exemple est donné en fin d’article.

Si votre eau ne s’éclaircit pas après une utilisation prolongée, il est possible que le quartz qui entoure la lampe UV soit entartré ou sale. En cas d’entartrage, nettoyez-le quartz avec du vinaigre. Pour ce faire, utilisez du papier essuie-tout imbibé de vinaigre. Laissez agir pendant une heure. Ensuite, rincez le quartz et essuiez-le avec un torchon sec.

Par contre, si le quartz est sale, rincez-le et séchez-le avec un torchon sec.

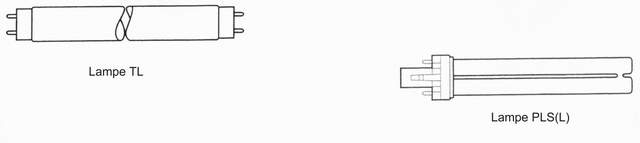

Comparaison entre les lampes TL et PLS(L)

La comparaison se fait à l’aide des données Philips provenant d’une de leurs publications « Philips lighting – Désinfection by UV-radiation n°322 634 00671-8/92 Printed in the Netherlands ».

Nous allons nous apercevoir que les lampes TL sont plus efficaces que les lampes PL(S)L.

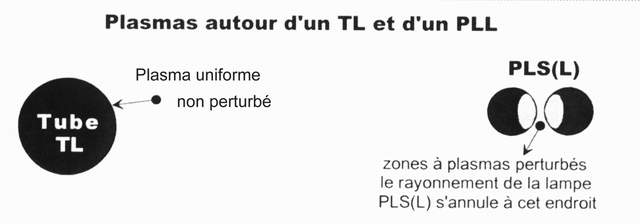

Un des arguments les plus importants est la « morphologie » du plasma produisant les UV : dans les tubes TL, le plasma est uniforme et réparti sans perturbation d’un bout à l’autre du tube, et sur toute sa périphérie. Dans les tubes PLS(L), le plasma émis par une des branches du tube perturbe celui de l’autre et vice-versa. Cela provoque une absorption et une perturbation partielles de la radiation UV, et par là même, un rendement moindre à puissance égale.

Pourquoi les tubes sont-il plus efficaces ?

Outre les preuves développées ci-avant, les arguments  ci-après appuient l’hypothèse d’efficacité sur les principes mêmes de la radiation germicide. En effet :

• Les tubes TL sont plus longs que les PLS(PLL), les organismes à tuer (algues, bactéries,…) subissent une exposition plus longue et, par conséquence, ils reçoivent une dose d’UV plus forte.

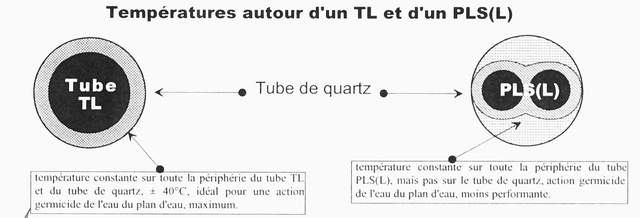

• La température de la lampe est plus uniforme autour du tube TL; l’efficacité des radiations UV sera donc plus importante autour d’un TL que d’un PL.

Conclusion :

Le principal est de placer un UV. Il est souvent plus facile de placer un tube PLS qui s’intègre dans le filtre, plutôt qu’un TL qui est externe au filtre, car il faut aussi tenir compte de l’aspect esthétique, un tube TL n’étant pas toujours facile à dissimuler.

L’aspect germicide des UVC

Je les qualifierais de fable urbaine. Ils sont germicides et ils le sont, c’est de manière négligeable.

Il existe toutefois un UVC dans le commerce du bassin qui, lui, est germicide : c’est le « BIO UV ». C’est un produit FRANCAIS mais, dans ce cas, si on ne tient pas compte du prix de la bête, il y a aussi la consommation !

Pour vous donner une idée, Le modèle SMPVC 75 a une consommation de 1,5kW. Ce modèle est prévu pour traiter 20 m³/h soit un bassin de 40m³ au maximum.
Le modèle suivant peut traiter 65m³/h avec une consommation de 3kW; donc rien a voir avec les UVC classiques de nos bassins !

Alors je vous pose une question, qu’allez-vous faire avec votre UVC de 75W ? Un Bio UV est simplement 20 à 40 fois plus puissant. Le BIO UV devient vraiment germicide !

Référence de BIO UV group

Je vous laisse le lien au cas où https://www.bio-uv.com/

Les UVC immergés

Dans la lutte contre l´eau verte des bassins de jardin, due aux algues microscopiques flottantes, le moyen le plus efficace dans le monde du bassin est le traitement par ultra-violets.

La plupart des appareils ultra-violets (UVC) pour un bassin à koi sont, en général, des systèmes à brancher en ligne dans le circuit de la filtration.
Dans une filtration gravitaire, les UV seront placés de préférence après la filtration, vers le retour au bassin.
Dans une filtration en mode pompé, les UV seront placés avant la filtration.

Les 2 systèmes ont un inconvénient commun : pour faire passer l´eau à travers ces systèmes, il faut une pompe puissante pour éviter les pertes de charges .

Les Ultra-violets sont des radiations normalement émises par le soleil qui couvrent une plage de 100 à 400 nm (nanomètre) :

• – Les Uv-A : la plage est entre 315 et 400nm, essentiellement responsables du bronzage de la peau.
• – Les Uv-B : la plage est comprise entre 290 et 315 nm, ils sont responsables de la production de vitamines dans la peau.
• – Les Uv-C : dans la plage de 200 à 290 nm sont responsables de la destruction des cellules par action sur la molécule de DNA.

Une longueur d´onde entre 254 et 260 est la plage la plus efficace pour endommager cette molécule d´ADN.
Les cellules ont la capacité de se réparer , c´est pour cela que
l´efficacité des UV dépend de 2 éléments :

• l´intensité et la durée d´exposition : microwatt seconde /cm² . Cette valeur dépend donc du nombre de Watts ainsi que du temps que l´eau est exposée aux UV. Cette valeur doit tourner autour de 30.000microW seconde/cm².
• Pour les UV classiques, on compte entre 2 à 5 watts/m³ d´eau du bassin, suivant l´exposition . La vitesse de passage est donnée par les constructeurs. Dans ces systèmes, il ne faut donc pas dépasser cette vitesse qui est, en général, exprimée en m³/h.

Ces Watts correspondent à la consommation électrique de ces lampes et non pas aux watts d´UV produits qui sont largement inférieurs.

Certains UV, pour augmenter leur efficacité, sont construits en inox pour avoir un effet réfléchissant des UV. Tous ces UV ont une durée de vie de +/- 7.500 heures (une saison), après quoi l´intensité diminue et n´atteint plus les 30.000microw seconde/cm².

C´est pour cela qu’un UV immergé est plus efficace et sans perte de charge que l´on peut placer partout ou presque :

• dans un vortex
• sous un filtre à grille (permettant en plus de garder libre la grille du film bactérien)
• dans la chambre de pompage
• au dessus d´une chambre de filtration biologique (mais en protégeant la masse filtrante )

• dans un filtre à tambour

Caractéristiques :

• longueur d´onde : 254nm, 15 watts (pour 36 watts consommés)
• légère production d´ozone
• IP 68
• durée : 12000 heures

Nous avons effectué un test :

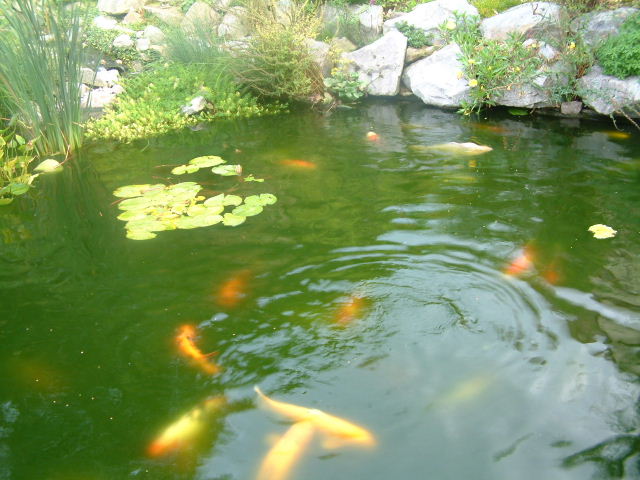

• un bassin à koï de 150 m³ comprenant 40 koï de 60-80 cm
• Test pendant le mois d´août, bassin exposé de 8 :00 à 18 :00 heures sans ombre.

Premier jour du test, l’eau est verte.

Mise en route de l´UVC immergé de 36 watts le jour 1

Cet UVC est, dans cette installation, placé dans la chambre de la pompe avant le retour de l´eau dans le bassin (débit :80m³/h).

Après 48h00, les algues unicellulaires sont mortes en grande partie car elles n´influencent plus le PH et la concentration d´oxygène mesurée de façon continue par IKS.

Attention :

L’UVC immergé est un appreil électrique, il y a donc un danger d’électrocution.

Les UVC sont un danger pour les yeux, suite à une exposition plus ou moin prolongée. Tout dépend de la puissance de l’UVC. Vous risquez un décollement de la rétine.

Donc, si ce type d’appareil est placé dans un endroit clos, celui-ci devra être pourvu d’une sécurité, à savoir, lorsqu’on ouvre la trappe d’accès, ou le couvercle, l’UVC doit impérativement s’éteindre. C’est la loi.

Conseil : ne bricolez pas, faites appel à un professionnel pour l’installation de ce type d’UVC !

Pourquoi un By-pass ?

Lorsque l’hiver arrive, il est impératif d’enlever l’UVC. Pourquoi ?Celui-ci ne supporte pas le gel. Votre UVC est connecté à la pompe qui alimente le filtre par l’intermédiaire de colliers de serrage. Les démontages et remontages successifs risquent d’endommager l’entrée de l’UVC. Pour un montage et un démontage rapide, la solution consiste à réaliser un By-pass.

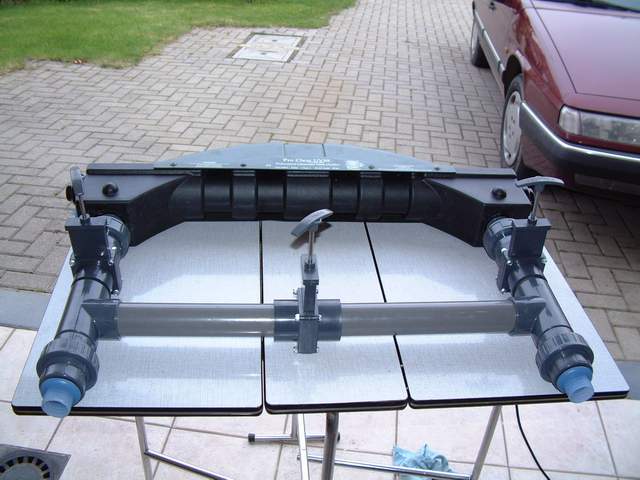

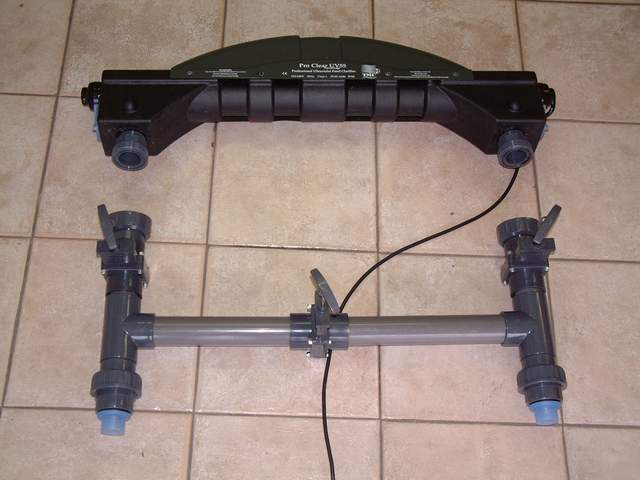

Vue du By-pass terminé prêt à être monté au pied du filtre. Celui-ci est composé de trois vannes à guillotine, et de quatre raccords rapides adaptés au diamètre du tuyau de la pompe. Le diamètre des tubes peut être supérieur à la section du tuyau du filtre, mais, en aucun cas, inférieur. Dans ce cas, la section du tube est de 50mm

Matériels nécessaire :

2 x T à coller

2 x raccords rapides

Un côté est à filetage mâle, l’autre côté est à coller

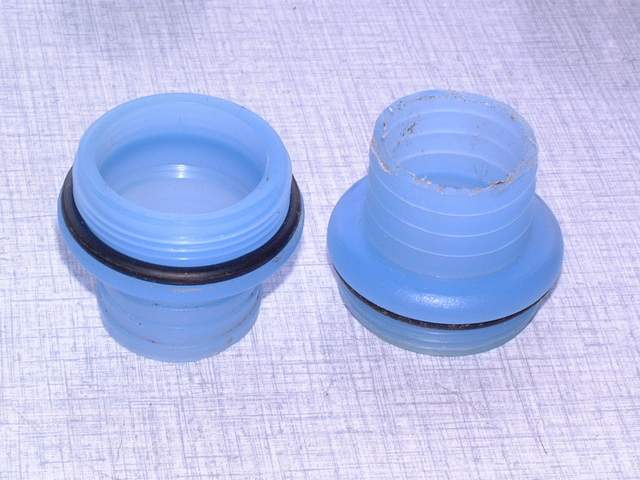

2 x Réductions pour l’adaptation des tuyaux venant de la pompe et allant au filtre.

Une longueur de tube du diamètre choisi.

Il est temps de commencer le montage

Placez l’ensemble des pièces au sol afin de visualiser votre montage. Prenez soigneusement les mesures d’entre axe de votre UV et sciez les différentes pièces à coller.

L’ébavurage est une opération indispensable afin que les pièces s’emboîtent parfaitement. Un léger ponçage des parties à coller permet une meilleure adhérence de la colle.

Enduisez de colle les parties mâles et emboîtez fermement les deux pièces. Ajustez afin d’obtenir le bon angle de montage.

Pour faciliter le montage, procédez comme sur l’image. Montez les deux colonnes en premier lieu. Ceci permet de mesurer facilement la longueur des deux pièces centrales.

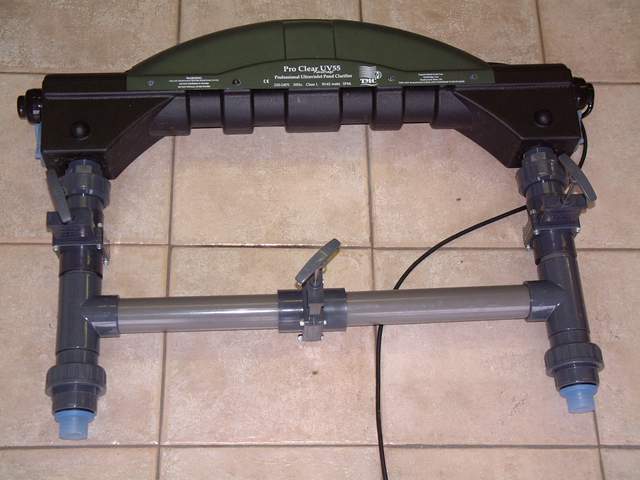

Après le montage des deux pièces centrales, le montage est terminé.

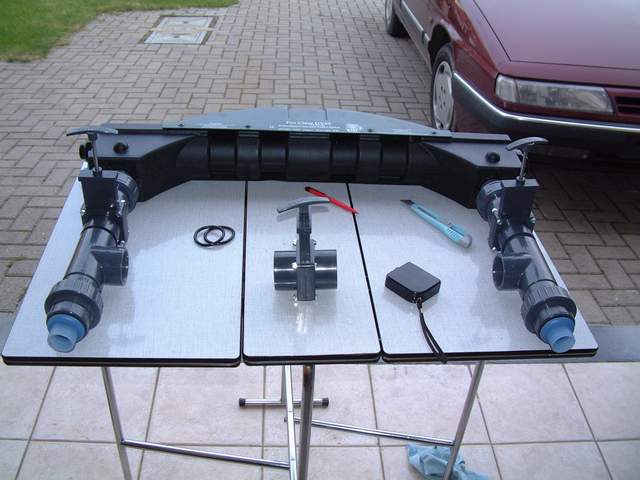

Sur les images ci-dessous, on peut voir le démontage de l’UVC en un tour de main. Il ne reste plus que le montage définitif près du filtre.

Par sécurité, il est préférable de couper la pompe avant de manipuler les vannes.
